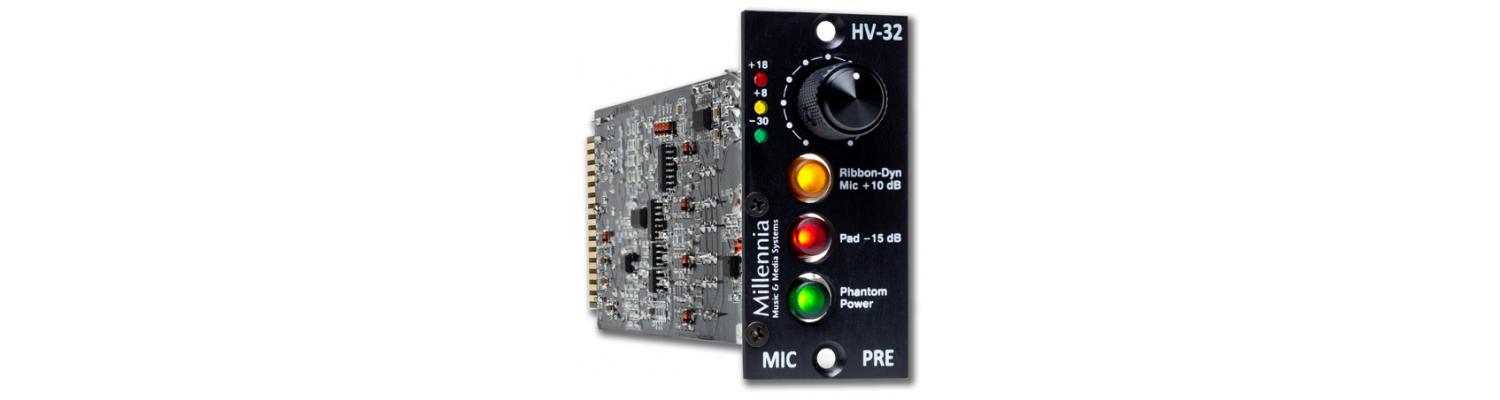

HV-32 - Preamplificatore compatto a singolo canale per frame API 200
L’HV-32 è un preamplificatore microfonico a singolo canale per frame API 200 e le console API Legacy e Vision. Riprende le caratteristiche dell’HV-35, ma in un modulo di dimensioni ancor più contenute. Il controllo di guadagno è variabile con continuità, mentre appena sotto si trova il pulsante che attiva un gain boost di 10 dB quando si utilizzano microfoni a nastro dinamici (accoppiati in DC). Presente ovviamente il commutatore per la Phantom a +48 V e l’attenuatore di 15 dB.
Caratteristiche principali
- Si adatta al telaio API 200 e alle console Legacy e Vision API
- Controllo del guadagno variabile con continuità
- Ingresso per microfono a nastro con accoppiamento in continua con + 10 dB di regolazione del guadagno
- Alimentazione Phantom 48 V
- Pad da 15 dB
Specifications
-
- Guadagno minimo: 8,5 dB
- Guadagno massimo (variabile con continuità): 60 dB (70 dB nel modo ribbon)
- Risposta in frequenza (+0/-3 dB): da 3 Hz a oltre 300 kHz
- Rumore (Guadagno 60 dB, 10 Hz - 30 kHz, Ingressi comuni): -130 dB EIN
- Distorsione armonica totale + Rumore (guadagno 35 dB, larghezza banda 10 Hz - 20 kHz, +27 dBu out): < 0,001%, tip. < 0,0005% (< 5 ppm)
- Distorsione di intermodulazione (50 Hz e 7 kHz), guadagno 35 dB, +27 dBu Out: < 0.0009%
- Risposta di fase (35 dB guadagno, 50 Hz - 20 kHz di larghezza di banda, +27 dBu Out): < 2° di deviazione
- Rapporto di reiezione in modo comune (guadagno 35 dB, larghezza di banda 10 Hz - 20 kHz, 100 mV C.M.): > 65 dB, tip. > 85 dB
- Slew Rate(guadagno 35 dB, +27 dBu in uscita): > 25 V/µs
- Livello d’ingresso massimo (20 Hz - 40 kHz): +20 dBu (non sono richiesti pad attenuatori)
- Livello d’uscita massimo (20 Hz - 40 kHz): +28 dBu
- Impedenza d’ingresso Phantom (1 kHz): 6.750 ohm
- Impedenza d’uscita: 24,3 Ohm (x2)
- Alimentazione Phantom: +48 Vcc, ± 2 Vcc
- Consumo di energia massimo: 45 W massimo
- Dimensioni: 1-1/8” W x 2-5/8” H x 5-7/8” D
- Peso: 0,45 kg
