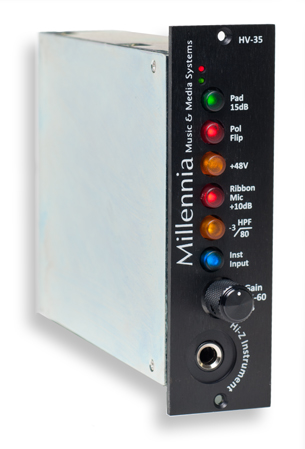

HV-35 - Preamplificatore microfonico a singolo canale formato 500-Rack
L’HV-35 è un preamplificatore microfonico e di linea appartenente alla Serie 500, si tratta quindi di un modulo compatibile con i rack API 500. Offre un controllo di guadagno variabile con continuità, un ingresso Instrument sul pannello frontale, ingresso per microfono a nastro accoppiato in DC con +10 dB di extra-guadagno (boost), filtro di roll-off passa-alto a 80 Hz (-3 dB), alimentazione Phantom 48 V, pad 15 dB e inversione di polarità.

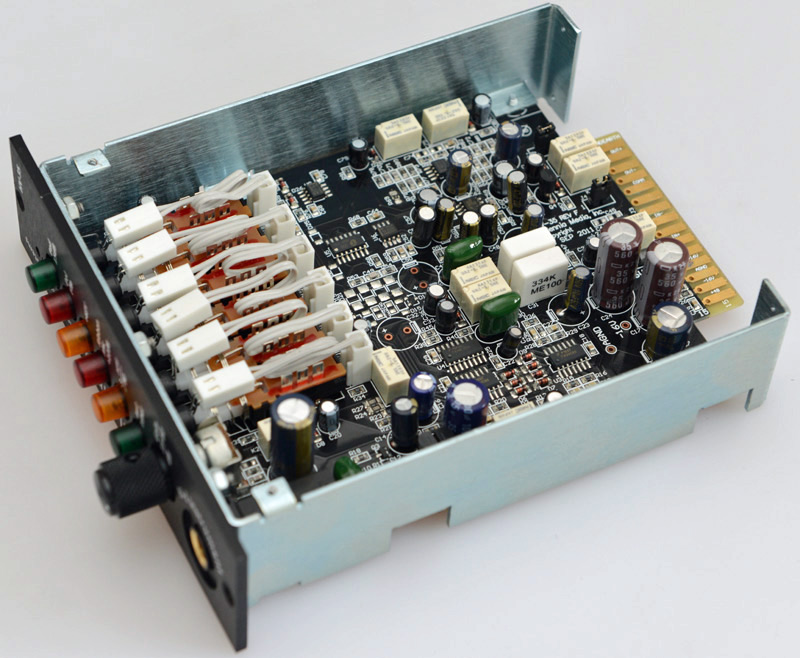

La topologia circuitale è la medesima degli acclamati preamplificatori Millennia stand-alone.
Caratteristiche principali
- Controllo del guadagno variabile con continuità
- Ingresso Instrument sul pannello frontale
- Ingresso per microfono a nastro con accoppiamento in continua con + 10 dB di regolazione del guadagno
- Filtro roll-off a 80 Hz
- Alimentazione Phantom 48 V
- Pad da 15 dB
- Inversione di polarità
- Formato compatibile con la serie API 500
Specifications
-
- Guadagno minimo: 14,5 dB (1 dB con Pad)
- Guadagno massimo (variabile con continuità): 60 dB (70 dB nel modo ribbon)
- Risposta in frequenza (-3 dB): < da 10 Hz a > 200 kHz
- tipica-1,0 dB a 10 Hz
- tipica-1,5 dB a 200 kHz
- Rumore (guadagno 60 dB, 10 Hz - 30 kHz, Ingresso comune): -130 dB EIN
- Distorsione armonica totale + rumore (guadagno 35 dB, larghezza banda 10 Hz - 20 kHz, +24 dBu in uscita): < 0,003%, tipica < 0,001%
- Distorsione di intermodulazione (50 Hz e 7 kHz) guadagno 35 dB: < 0,006% +12 dBu in uscita, < 0,001% +20 dBu Out
- Risposta di fase (35 dB Gain, 50 Hz - 20 kHz di larghezza di banda, +27 dBu Out): < 2° di deviazione
- Rapporto di reiezione in modo comune (guadagno 35 dB, larghezza di banda 10 Hz - 20 kHz, 100 mV C.M.): > 65 dB, tip. > 85 dB
- Slew Rate (guadagno 35 dB, uscita +24 dBu): > 25 V/µs
- Livello d’ingresso massimo (20 Hz - 40 kHz): + 12 dBu @ 0,02% THD + N
- THD + N con livello di uscita massimo a 1 kHz a 35 dB di guadagno: < 0,001% con uscita a + 26 dBu, < 0,05% @ +28 dBu in uscita
- Impedenza d’ingresso Phantom (1 kHz): 2.210 ohm
- Impedenza d’uscita: 24,3 ohm (x 2)
- Alimentazione Phantom: fornita dal rack 500
- Dimensioni: 3,8 x 13,3 x 15,2 cm
- Peso: 1,08 kg
