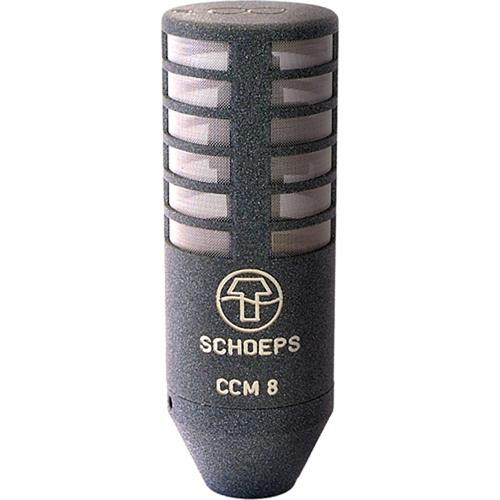

CCM 8 - Microfono compatto con capsula a 8
Questo microfono è un vero trasduttore a dipolo (bidirezionale), che funziona con un singolo diaframma. Il suo asse principale si trova ad angolo retto rispetto alla capsula ed è contrassegnato rispettivamente da 0° e 180° con un punto rosso e uno nero.
Le qualità intrinseche di un trasduttore a puro gradiente di pressione pressione sono facilmente osservabili in questo tipo di capsula:
- La sua sensibilità diminuisce alle basse frequenze
- La caratteristica direzionale è straordinariamente indipendente dalla frequenza
- E’ presente l'effetto di prossimità
L'indice di direttività di un modello di figura 8 è uguale a quello di un cardioide; se i microfoni con questi due diagrammi polari sono collocati alla stessa distanza da una sorgente sonora, verrà raccolto un equilibrio quantitativamente simile di suono diretto e riverberante. In pratica, un tale confronto sarebbe ingannevole, tuttavia, poiché la figura 8 non risponde al suono proveniente dai lati, dall'alto o da sotto il suo asse principale come fa un cardioide. La figura 8 ha un lobo posteriore uguale al suo lobo frontale, e questo fa esattamente la differenza quantitativa - ma in impostazioni normalmente riverberanti, il suono che raggiunge il lobo posteriore della figura-8 sarà ritardato e disperso in misura considerevolmente maggiore rispetto all'energia sonora riverberante che un cardioide prende dalla sua parte anteriore e dai suoi lati; il suono riflesso sarà tipicamente soggetto ad un assorbimento di frequenza molto più elevato. Quindi l'energia sonora riverberante rilevata da una figura-8, sebbene teoricamente uguale in numero, è di carattere completamente diverso da quella che verrebbe rilevata da un cardioide nella stessa posizione.
La qualità del suono del CMC 8 è chiara e neutra. La risposta in frequenza decresce sopra i 16 kHz.
Caratteristiche principali
- Trasduttore a puro gradiente di pressione
- Figura a 8 con una coerenza quasi ideale su tutta la gamma di frequenze
- Indirizzamento laterale (ripresa perpendicolare al corpo del microfono)
- Ottimale per l'uso nelle registrazioni stereo M/S e Blumlein
Specifications
-
- Gamma di frequenze: 40 Hz - 16 kHz
- Sensibilità: 10 mV/Pa
- Livello di rumore equivalente (pesato-A): 18 dB-A
- Livello di rumore equivalente (CCIR): 26 dB
- Rapporto segnale rumore (pesato-A): 76 dB-A
- Livello massimo di pressione sonora allo 0,5% THD: 134 dB-SPL
- Consumo di corrente a 12 V: 8 mA
- Consumo di corrente a 48 V: 4 mA
- Impedenza: 90 ohm
- Impedenza di carico minima raccomandata: 600 ohm
- Lunghezza (versione L, senza connettore) : 46 - 58 mm
- Lunghezza (versione U) : 46 - 58 mm
- Diametro: 20 mm
- Peso (versione U): 33 g
- Peso (versione L): 43 g
- Finitura superficiale: grigio opaco
